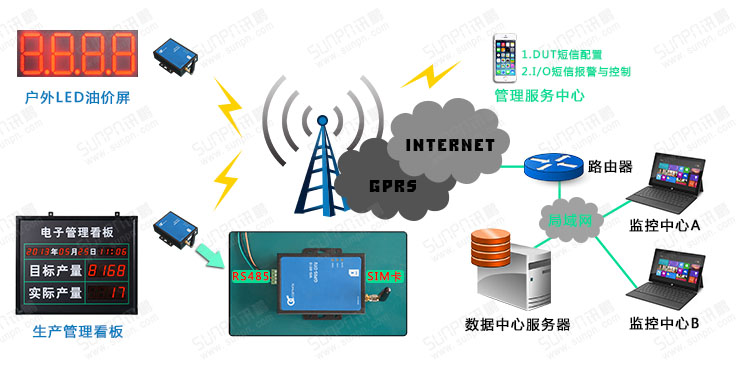

GPRS遠程控制收發卡應用圖示
工作過程
GPRS DTU上電后，首先讀出內部FLASH中保存的工作參數（包括GPRS撥號參數，串口波特率，數據中心IP地址等，事先已經配置好）。
GPRS DTU登陸GSM網絡，然后進行GPRS PPP撥號。撥號成功后，GPRS DTU將獲得一個由移動隨機分配的內部IP地址(一般是10.X.X.X)。也就是說，GPRS DTU處于移動內網中，而且其內網IP地址通常是不固定的，隨著每次撥號而變化。 我們可以理解為GPRS DTU這時是一個移動內部局域網內的設備，通過移動網關來實現與外部Internet公網的通信。這與局域網內的電腦通過網關訪問外部網絡的方式相似。
GPRS DTU主動發起與數據中心的通信連接，并保持通信連接一直存在。 由于GPRS DTU處于移動內網，而且IP地址不固定。因此，只能由GPRS DTU主動連接數據中心，而不能由數據中心主動連接GPRS DTU。這就要求數據中心具備固定的公網IP地址或固定的域名。數據中心的公網IP地址或固定的域名作為參數存儲在GPRS DTU內，以便GPRS DTU一旦上電撥號成功，就可以主動連接到數據中心。
具體地講，GPRS DTU通過數據中心的IP地址（如果是采用中心域名的話，先通過中心域名解析出中心IP地址）以及端口號等參數，向數據中心發起TCP或UDP通信請求。在得到中心的響應后，GPRS DTU即認為與中心握手成功，然后就保持這個通信連接一直存在，如果通信連接中斷，GPRS DTU將立即重新與中心握手。
由于TCP/UDP通信連接已經建立，就可以進行數據雙向通信了。
對于DTU來說，只要建立了與數據中心的雙向通信，完成用戶串口數據與GPRS網絡數據包的轉換就相對簡單了。一旦接收到用戶的串口數據，DTU就立即把串口數據封裝在一個TCP/UDP包里，發送給數據中心。反之，當DTU收到數據中心發來的TCP/UDP包時，從中取出數據內容，立即通過串口發送給用戶設備。
通過有線的數據采集中心，同時與很多個GPRS DTU進行雙向通信。這是目前GPRS DTU應用系統中最為常用的方式。
功能特性 | |
多種連接方式： | 支持GSM、GPRS和APN |
多種通信協議： | 透明數據傳輸協議，可以自定義注冊包和心跳包內容 |
兼容桑榮協議、宏電協議，支持亞控組態王、三維力控、杰控等市場主流組態軟件 | |
Comway協議 | |
多協議支持： | 支持TCP，UDP |
數據中心支持： | 動態域名（DDNS）和固定IP地址訪問 |
支持與3個數據中心并行通信 | |
多數據中心備份傳輸 | |
高效： | 超大緩存1MB |
靈活在線模式： | 支持永久在線。心跳時間間隔可設 |
支持短信、電話和下位機串口數據喚醒 | |
方便工作模式： | 可以設置自動連接和單次連接的工作模式 |
可靠的保障機制： | 可配置定時重啟功能 |
無GSM信號或多次連接不成功，DTU自動重啟 | |
易維護性： | 支持短信遠程配置和軟件本地升級 |
定時執行任務： | 可以在設定時間或設定時間間隔自動執行預設AT指令或向下位機發出指令 |
技術規格 | 描 述 |
GSM/GPRS通訊參數： | 標準：GSM/GPRS |
頻帶：雙頻900MHz/1800MHz | |
GPRS Multi-slot Class: Class 10 | |
GPRS Terminal Device Class: Class B | |
GPRS Coding Schemes: CS1 to CS4 | |
SIM卡參數: | SIM Control: 1.8v and 3v |
串口參數: | RS-232/RS-485/RS-422 |
串口通訊參數: | 波特率：300-115200 |
數據位：5，6，7，8 | |
停止位：1，1.5，2（當校驗位=None） | |
校驗位：NONE, EVEN, ODD, SPACE, Mark | |
串口管腳定義: | RS-232: TxD, RxD, GND |
RS-485: A+, B-, GND | |
支持的軟件和協議: | 協議：TCP/IP, UDP |
提供Windows95/98/ME2000/XP/2003/VISTA/SERVER-2008/ NT環境下的配置軟件和客戶端動態鏈接庫API。 | |
外形尺寸及材料： | 108x74x35mm （不包括天線和安裝把手），外殼材料為鐵。 |
重量： | 220克 |
環境參數： | 工作溫度：-30 ℃ 到75 ℃ |
工作濕度：5 到95%RH | |
電源要求： | 輸入電壓：5 to 24 VDC |
平均工作電流：150至250mA@ 5v | |
最大工作電流：2A@+5V DC | |
待機電流： 20mA@+5V DC |
 |
