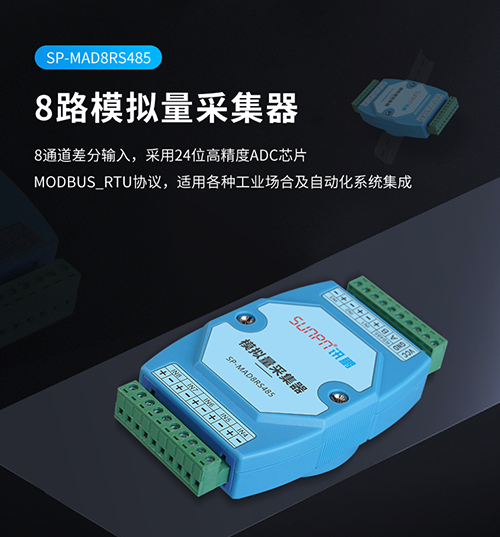

       SP-MAD8RS485是-款工業級的模擬量數據采集器產品，8通道差分輸入，采用24位高精度ADC芯片、精度高達土0.1%。RS485通訊接口光電隔離，AD模數接口光電隔，有效抑制干擾；電源及RS485接口均加入防雷保護電路，產品穩定可靠；豐富的指示燈方便調試，運行狀態一目了然；采用標準MODBUS_ RTU協議，同時支持訊鵬配套協議，方便系統集成商、工程商使用；通過RS485即可實現對遠程模擬量設備的數據采集和控制。SP-MAD8RS485廣泛應用于各個系統通常有PLC、工業平板、人機界面、組態軟件，溫濕度傳感器、壓力傳感器、閥門開度、儀器儀表、頻率計數、繼電器開關等。

一、模擬量數據采集器功能特點

1、模擬量采集器的電源具有9~30V寬電壓輸入，內置電源保護，適應性強。

2、模擬量數據采集器采用工業通信標準的485接口，并且485芯片采用高速光耦合隔離，保證通信的穩定性，可靠性加倍、防雷抗擾。

3、模擬量數據采集器采用標準的工業通信標準協議MODBUS_ RTU，同時支持訊鵬配套協議，適用各種工業場合及自動化系統集成。

4、標準35MMU型導軌安裝設計，支持堆疊，方便快捷、牢固穩定。

5、8通道差分輸入，采用24位高精度ADC芯片、精度高達+0.1%。

6、可以同時采集多種信號，通道的電流/電壓輸入方式用戶可自由切換。

7、內置看門狗，24小時不宕機，穩定高效運行。

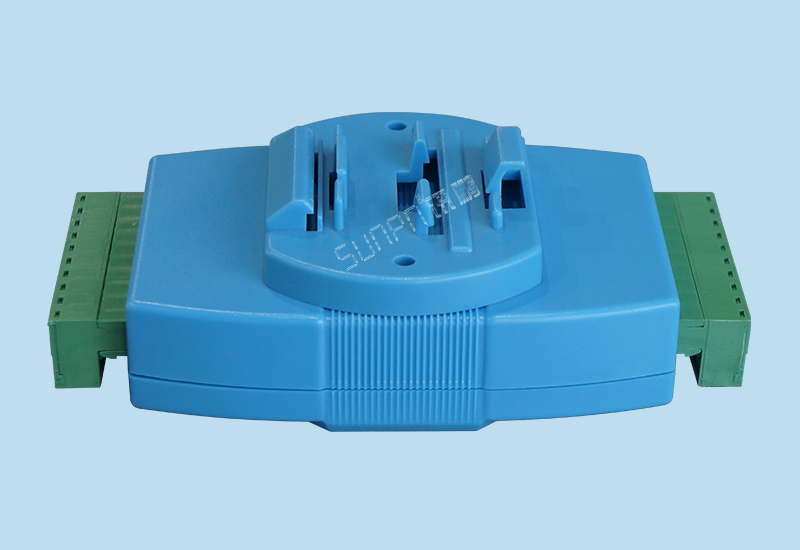

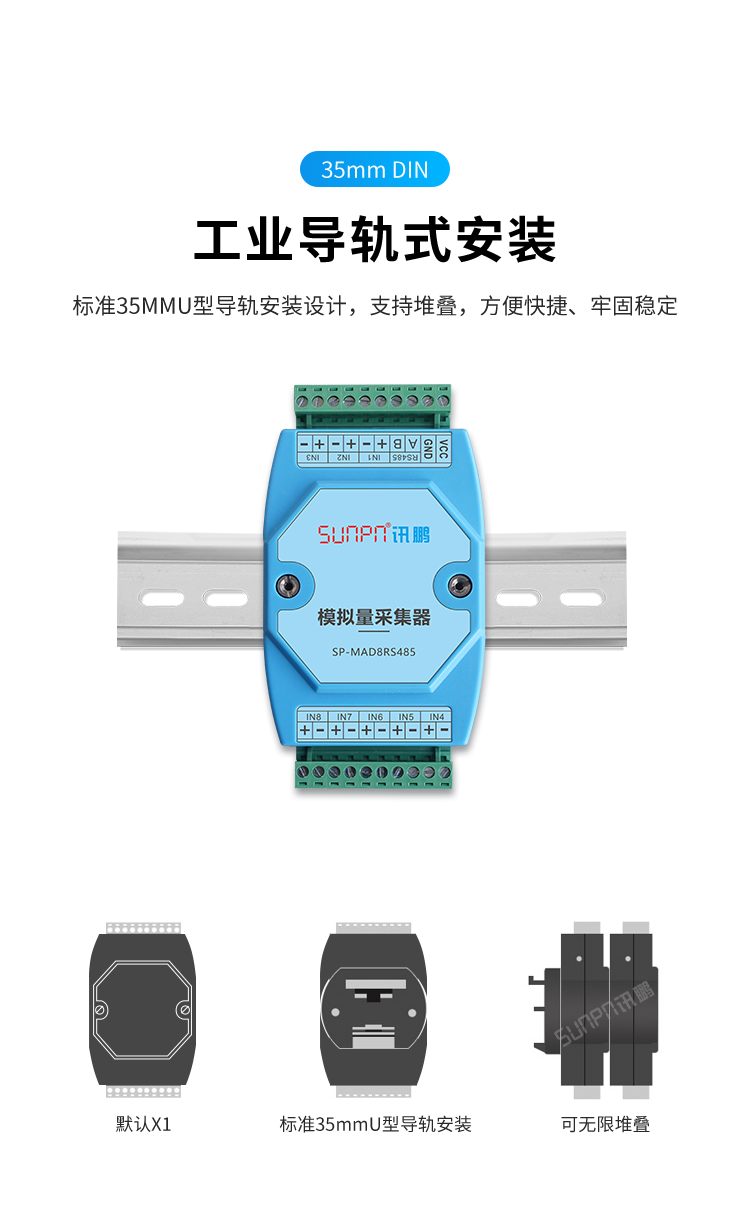

模擬量數據采集器-工業導軌式安裝

模擬量數據采集器-高精度采集

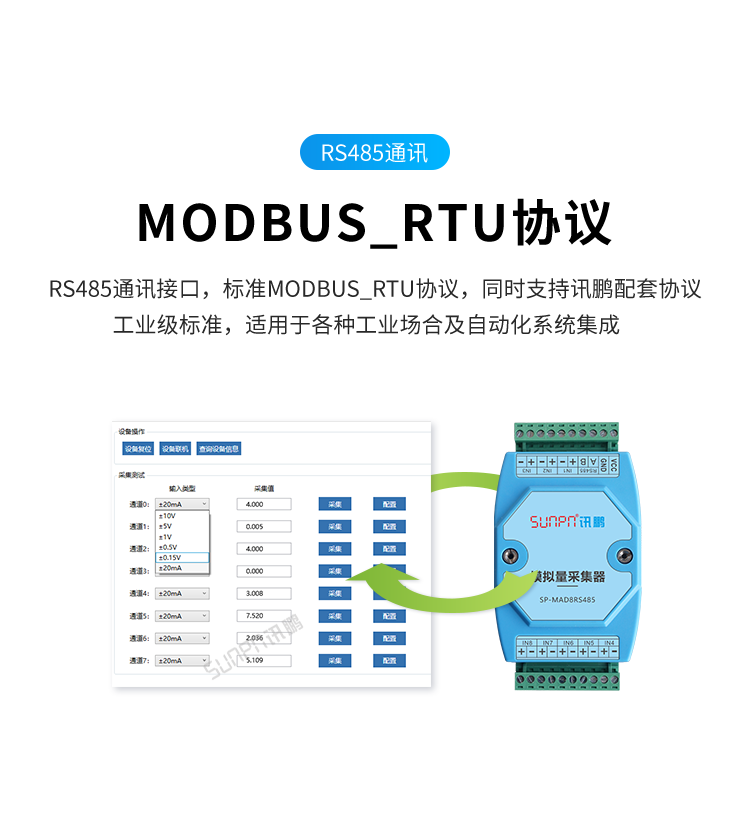

模擬量數據采集器-MODBUS_ RTU協議

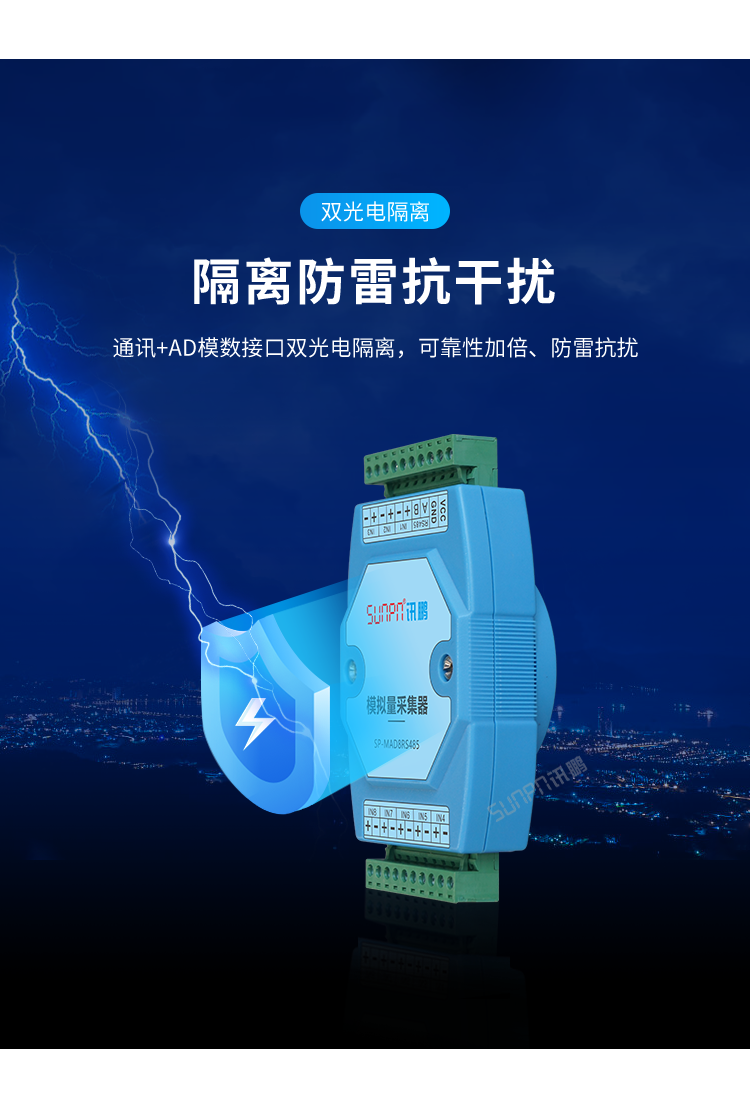

模擬量數據采集-器雙光電隔離

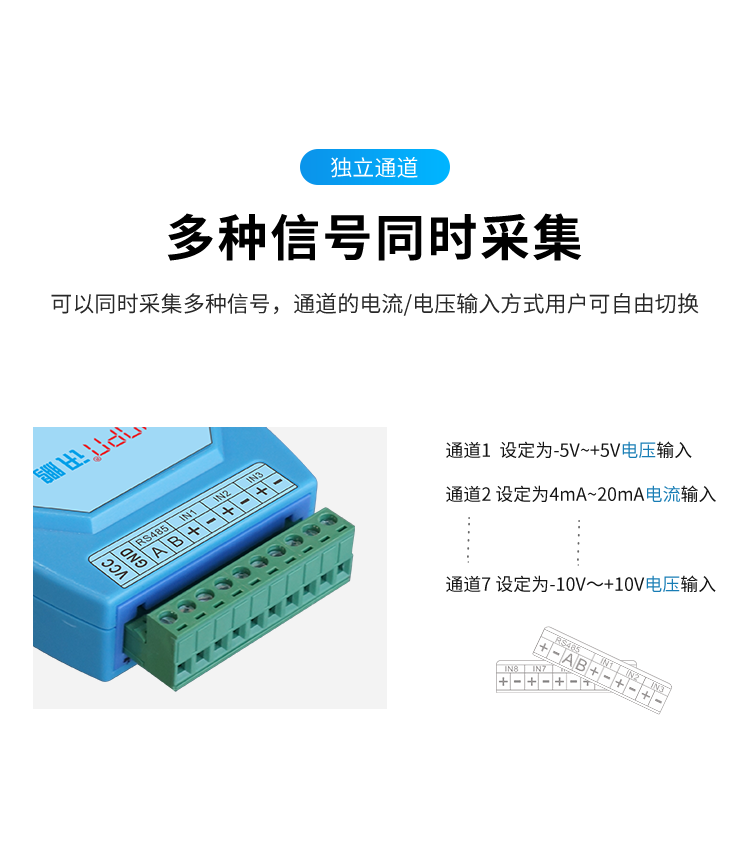

模擬量數據采集器-多種信號同時采集

模擬量數據采集器-看門狗保護

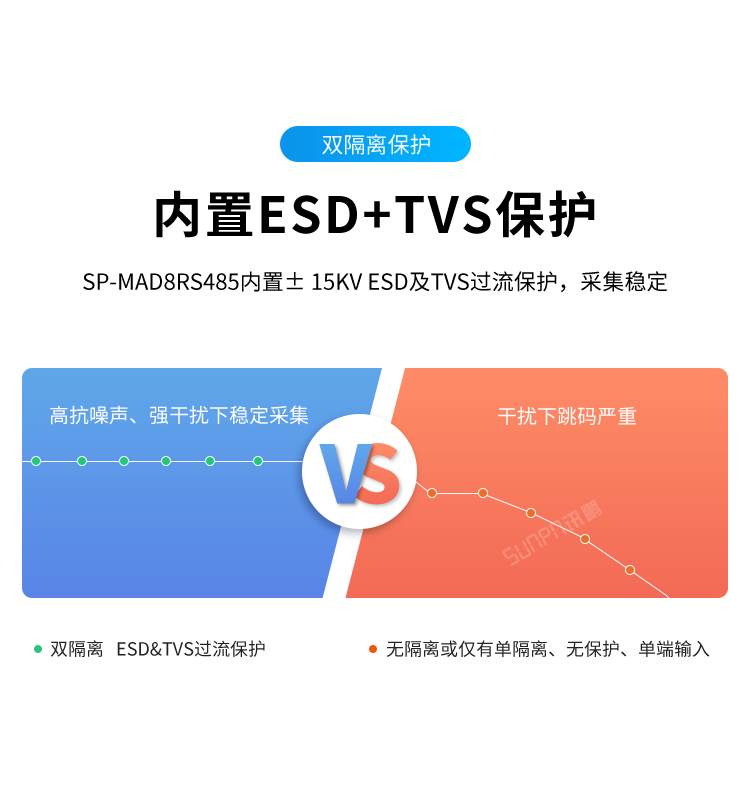

模擬量數據采集器-雙隔離保護

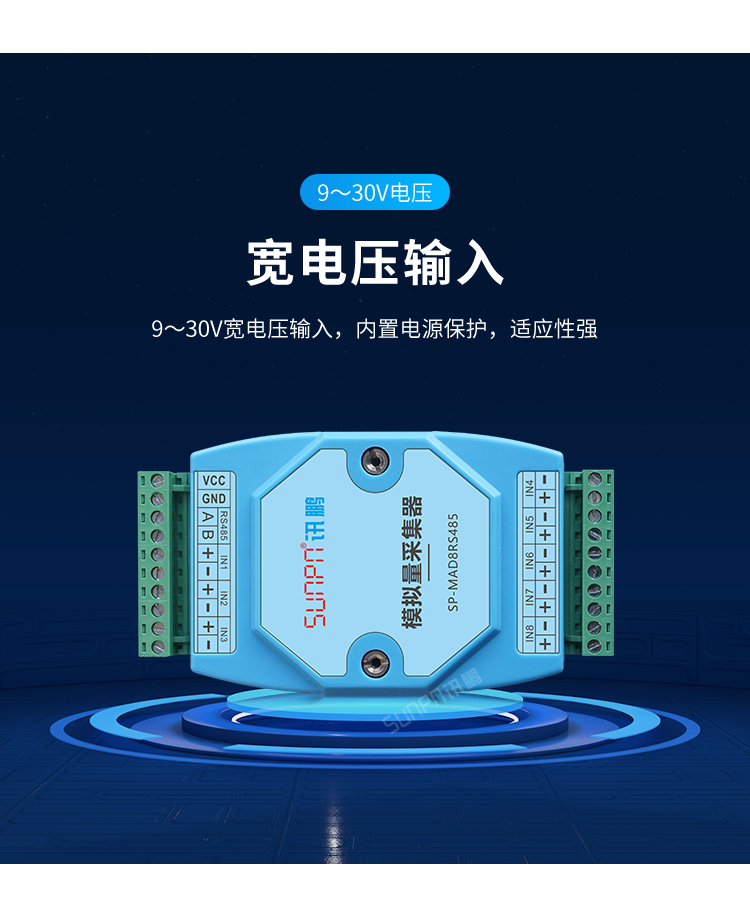

模擬量數據采集器-寬電壓輸入

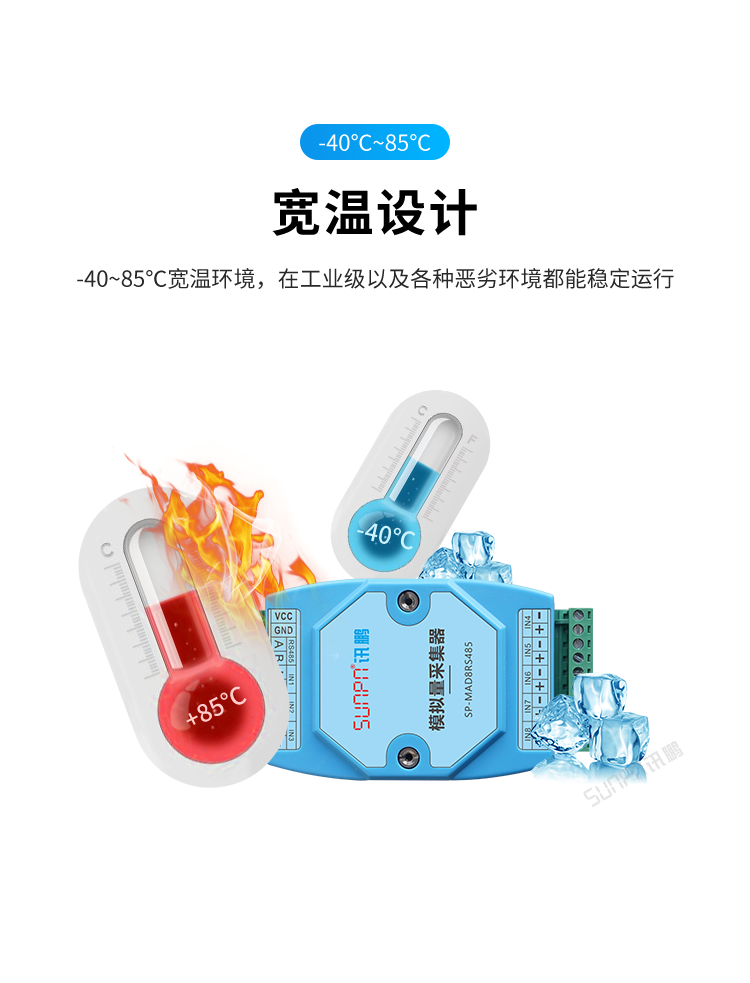

模擬量數據采集器-寬溫設計

二、模擬量數據采集器規格參數

1、工作電壓：9~30V

2、輸入量程：-10V~+10V、-5V~+5V、 -1V~+1V、 -500mV~+ 500mV、-150mV~+.150mV、-20mA~+20mA、 4mA~ 20mA

3、輸入方式：電流、電壓差分輸入

4、采用頻率：小于10Hz

5、分辨率：24位

6、精度：小于土0.1%

7、輸入阻抗：電流采集輸入阻抗1000，電壓采集輸入阻抗: 20MQ

8、通訊接口：RS485

9、通訊協議：MODBUS_ RTU協議、訊鵬協議

10、功率消耗：小于2000mW

11、工作環境：溫度(-40~85*C) ， 濕度(0%6~85%無冷 凝)

12、安裝方式：標準35mm U型導軌安裝

13、外殼材質：阻燃PVC

14、外形尺寸：130mmX 72mmX 43mm

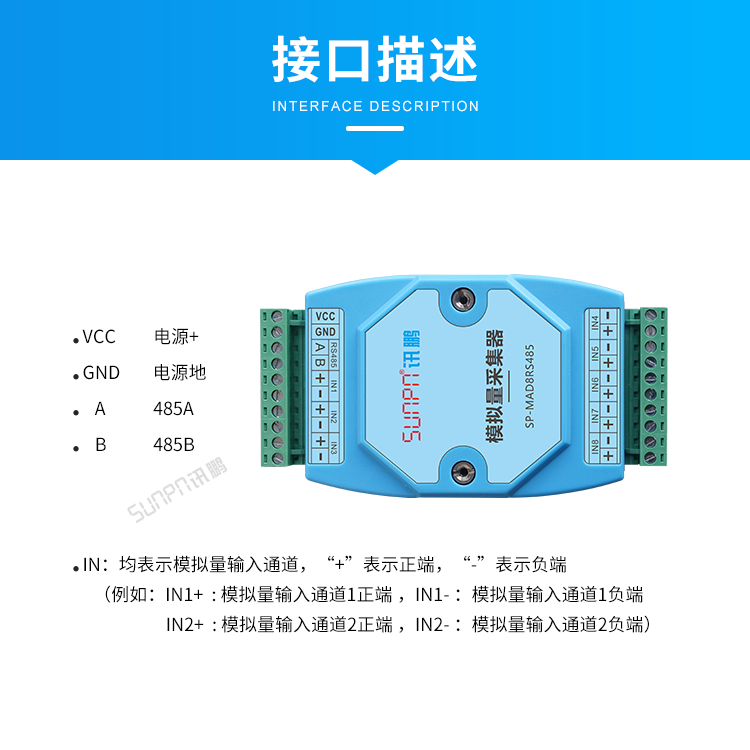

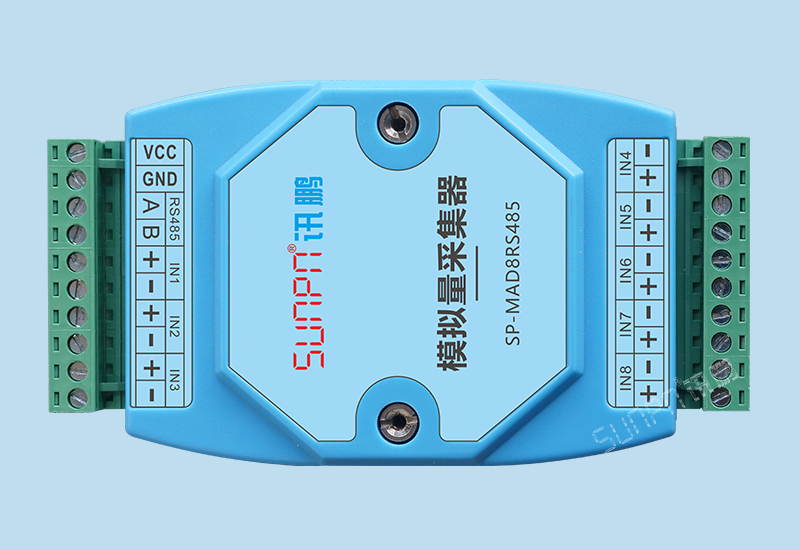

模擬量數據采集器-接口描述

三、模擬量數據采集器使用說明

1、RS485接線說明

使用RS485轉232或RS485轉USB連接電腦串口，485接口正端連接到A,負端連接到B。設置好串口的通訊參數，使用訊鵬協議或者MODBUS_ RTU協議地址一致即可通訊。

2、使用配置軟件設置設備通道模擬采集量程

3、數據說明

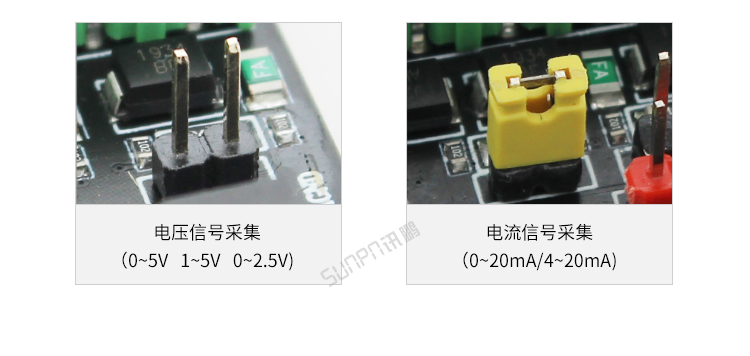

默認采集4- 20MA，板上跳線帽連接。需要采集電壓信號時，拔掉跳線帽并設置相應量程參數。讀取模擬量為實際電壓、電流值，電壓為數碼值除以1000 (保留三位小數,單位V)，電流為數碼值除以100 (保留兩位小數，單位MA)

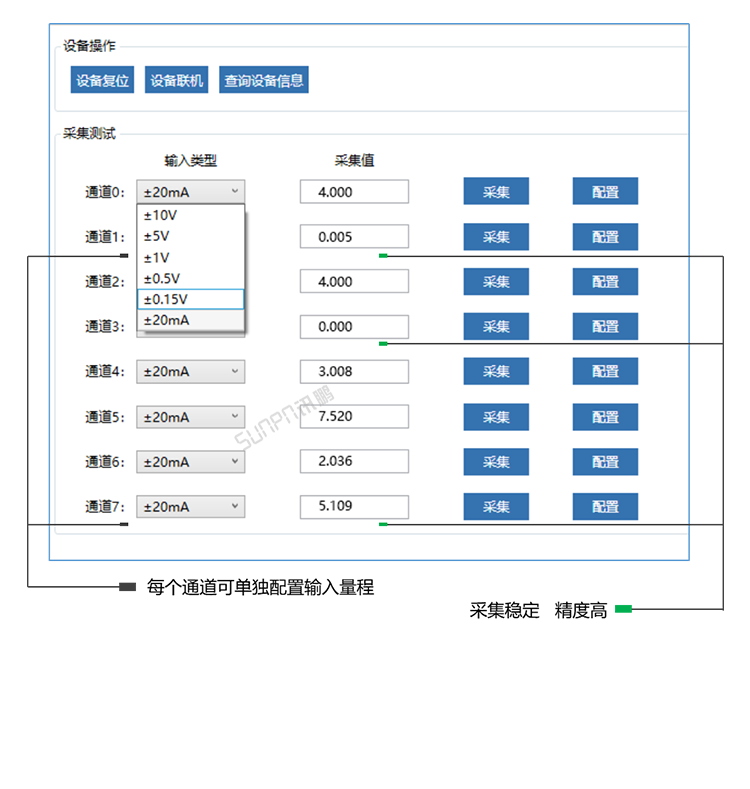

四、模擬量數據采集器配置工具

多種量程用戶自己配置

配套軟件&MODBUS-TRU

用戶可自由配置“設備地址、通訊波特率、各通道量程”等。

參數提供詳細通訊協議數據及組態示例，方便二次開發。

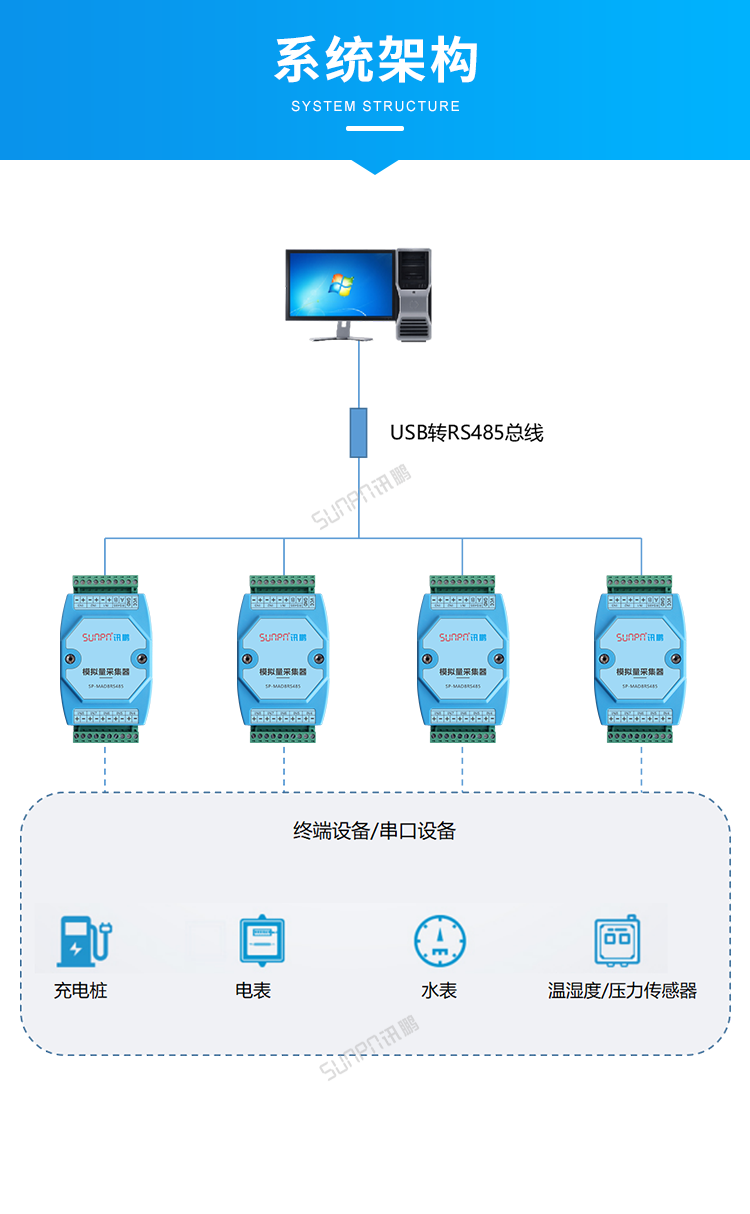

模擬量數據采集器-系統架構

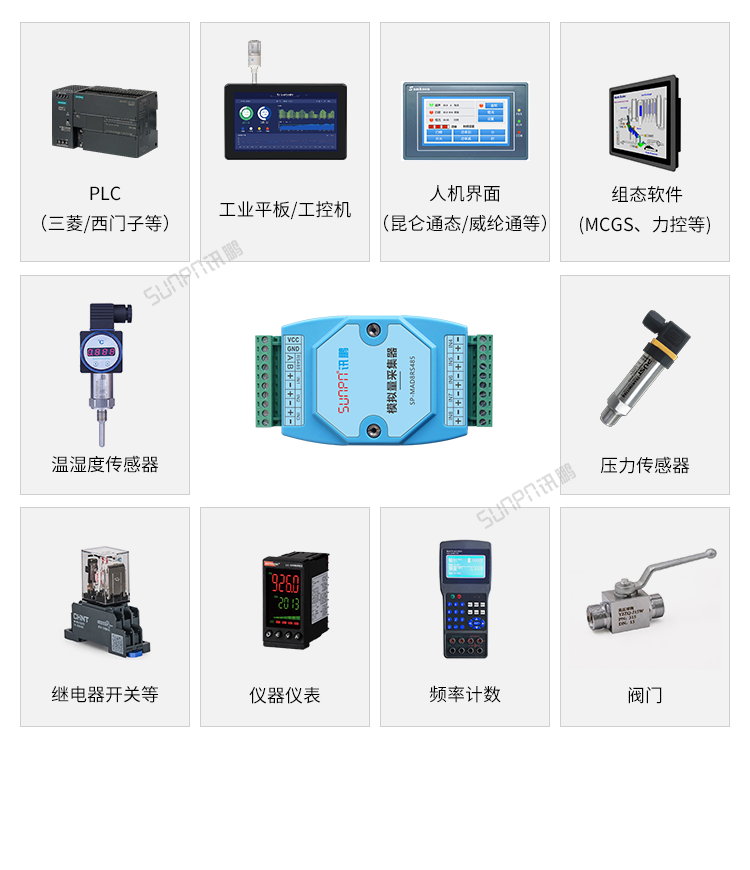

模擬量數據采集器-應用系統
