生產管理系統是保證企業生產正常進行不可或缺的技術手段，系統不僅能夠提升企業生產信息化建設，還能有效的改善生產的瓶頸，助力企業實現生產工藝流程的規范通過更加系統的架構實現我們企業所需的管理。

說到生產相信對于生產管理都有著這樣或者那樣的問題，我們也會想盡辦法去改善，去做一些實踐才能讓我們的生產企業慢慢步入正軌，其實我們的生產管理系統也是隨著企業發展的需要一步一步在改善。

眾所周知，一個生產管理系統的正常有效運行，數據必不可少。特別是對于生產制造業來說，企業的管理很大一部分就是數據的管理。有數據作為基礎的管理才是有據可循的。

以下是針對生產管理系統組建的幾種系統架構圖可以更加清晰的展示應對不同生產需求所需的相關硬件和軟件，讓我們的生產管理者能一目了然的看透自己生產中所需的方案。

一、單機版LED生產管理看板

單機版LED生產管理看板是最簡單的一種生產管理工具，他只由工位觸發硬件（計數按鈕盒、光電開關、PLC等）、顯示看板（點陣看板、數碼管看板）組成。只作為單條產線數據采集的目視化管理。

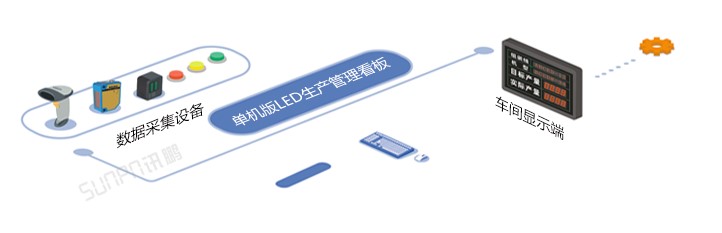

單機版LED生產管理看板

二、單機版LCD生產管理看板

單機版LCD生產管理看板由工位觸發硬件（計數按鈕盒、光電開關、PLC等）和顯示端組成，顯示端又由液晶電視機、液晶終端與內置的單機版軟件組成，軟件在液晶終端中可完成基本的數據保存與報表導出。

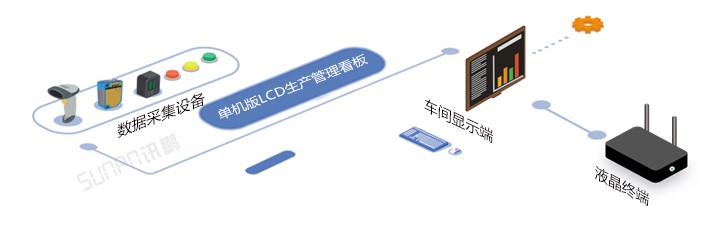

單機版LCD生產管理看板

三、單機版LED生產管理軟件系統

單機版LED生產管理軟件系統是把車間所有看板通過RS485總線鏈接在一起，通過一臺電腦安裝軟件，統一管理所有看板，包括導入生產計劃和參數設置，并實時記錄生產數據和生成Excel日報表。工位觸發設備可以是計數按鈕盒、光電開關、PLC等。

單機版LED生產管理軟件系統

四、分布式LED生產管理軟件系統---485總線

分布式LED生產管理軟件系統與單機版LED生產管理軟件系統最大的區別在于，分布式LED生產管理軟件系統可以在局域網中任一PC安裝客戶端軟件，進行查看生產數據。并通過權限設置，指定哪些用戶可以操作車間看板參數與導出報表。

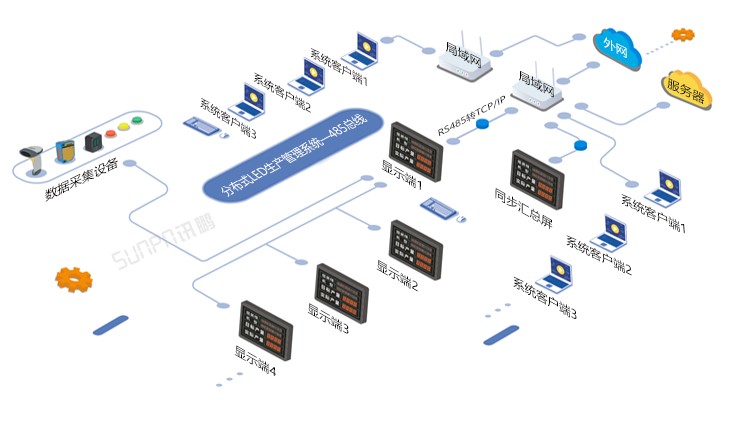

分布式LED生產管理軟件系統---485總線

五、分布式LED生產管理軟件系統---TCP/IP(LAN)

TCP/IP(LAN)組網方式在系統功能上與485總線組網方式一樣， TCP/IP(LAN)組網方式的優點是不需要把所有產線的看板連在一起，只需把產線看板通過最近的交換機連接到局域網中即可，這樣就可以把相隔很遠的幾個看板（不同樓層）連接在一個軟件系統上，方便查看生產數據和生成同一個Excel報表。

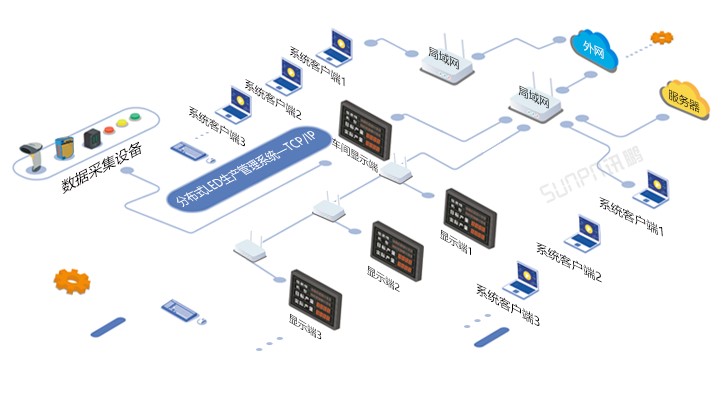

分布式LED生產管理軟件系統---TCP/IP(LAN)

六、分布式LCD生產管理軟件系統

分布式LCD生產管理軟件系統與分布式LED生產管理軟件系統---TCP/IP(LAN)的功能與組網方式一致。以上所有架構的生產管理軟件系統數據都可與企業其他數據庫、接口或系統對接，實現系統間數據互通，統一管理。

分布式LCD生產管理軟件系統

生產管理系統架構的建設目的是實時采集數據，收集數據為企業決策層提供科學、全面的數據支持，使企業真正實現數據共享，消除信息孤島。
